다단계 탈취 시스템

• 탈취효율 향상을 위한 다양한 기술방식을 적용하여 단점들을 보완하고새로운 기술 도입(복합모듈 구성, 지그재그 기류설계, 광원반사체)

• 탈취효율을 80%이상 달성하여 악취민원 감소와 쾌적한 환경조성

• 기존 공법 보다 높은 경제성을 갖고 있으면서 효율도 높은 신공법연구

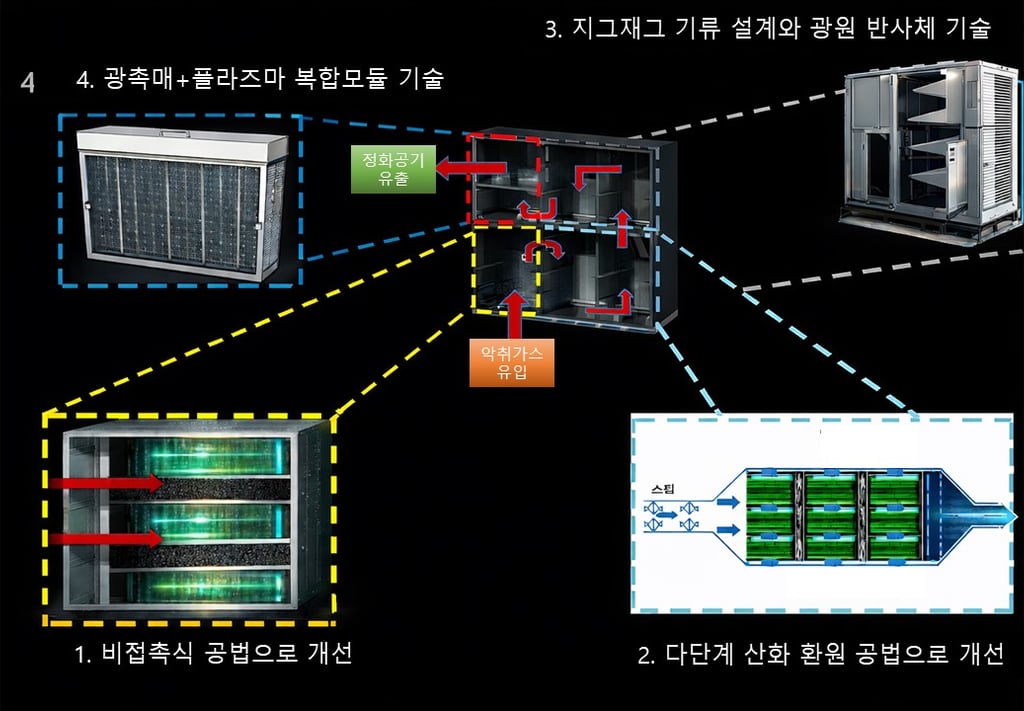

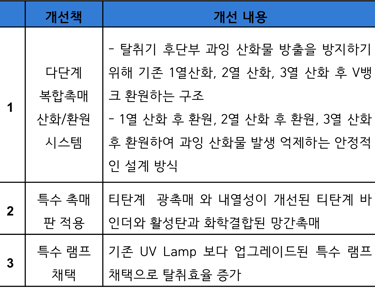

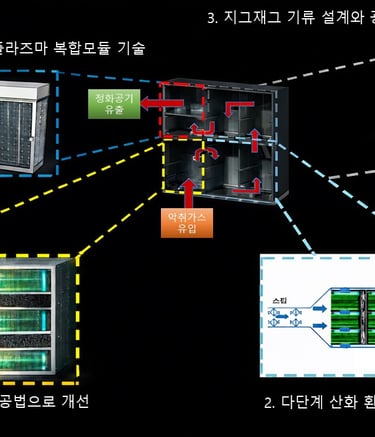

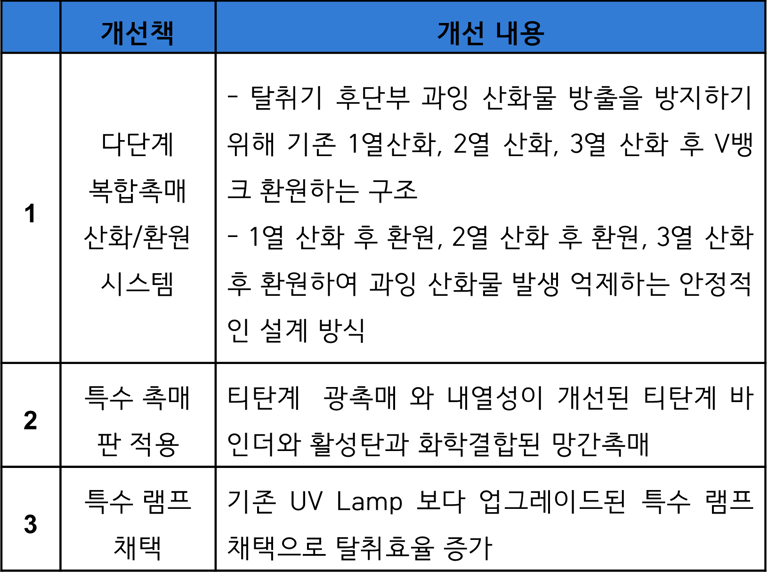

다단계 탈취 시스템 개선 내용

지그재그 기류를 이용한 목합모듈

기술 소개

복합 모듈 산화 기전

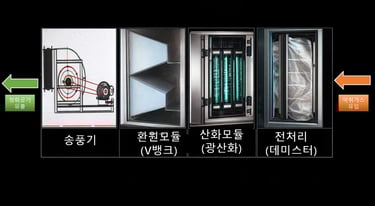

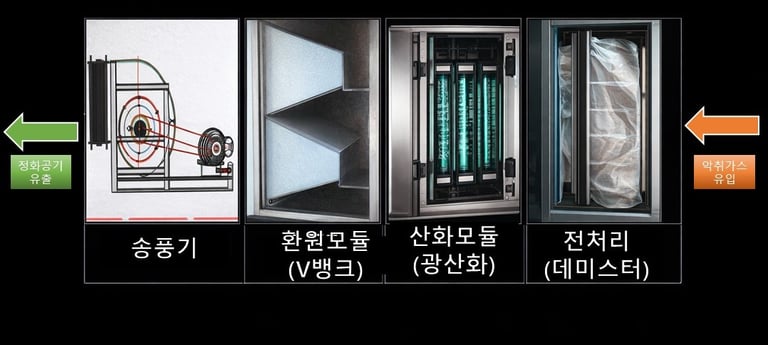

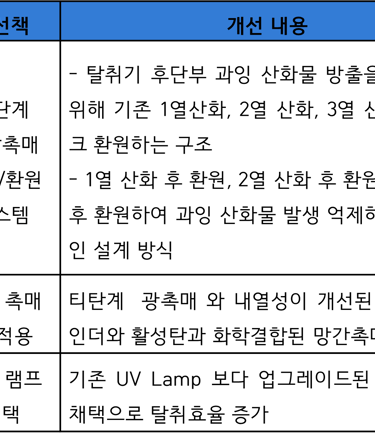

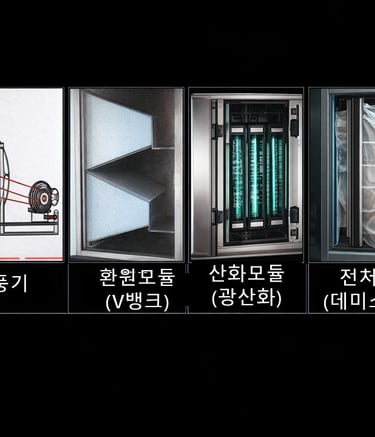

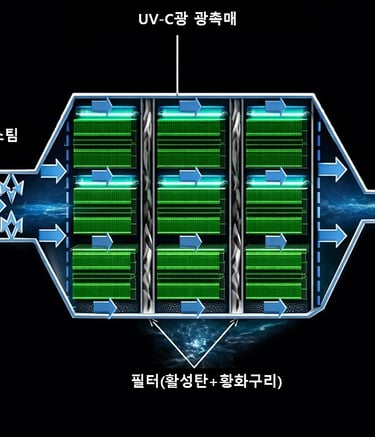

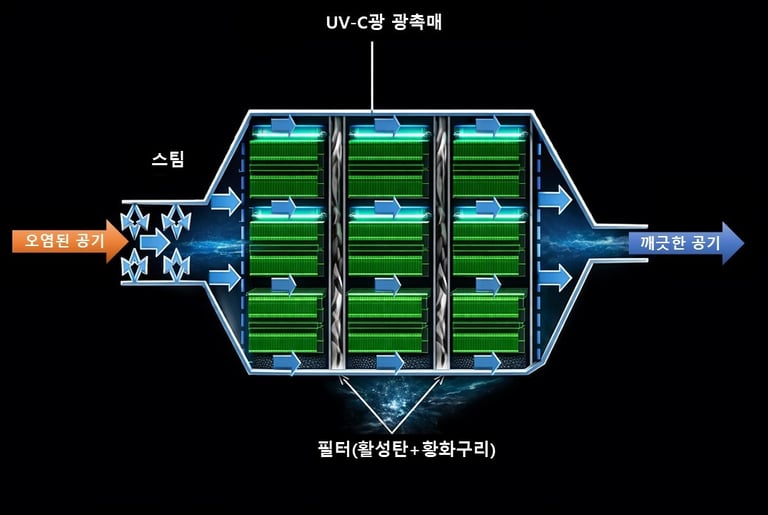

다단계 산화 / 환원 공법으로 개선

• 다단계 산화 / 환원 공법으로 개선

• 환원공법 최적화 : MnO2 촉매

복합모듈 지그재그 기류 기전과 반사체

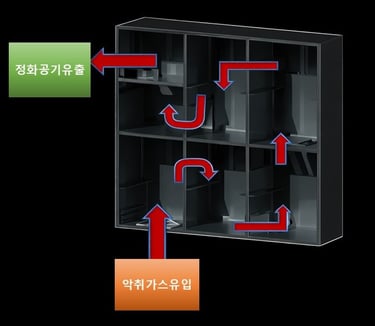

지그재그 기류 설계와 광원 반사체

• 최적 체류시간

• 접촉면적 최적화

• 지그재그 방식으로 접촉면적을 확대하여 동일 모듈을 설치해도 더 높은 효율성을 갖도록 함

• 중간산화물과 오존이 산소 및 산소 클러스터로 전환하는데 필요한 시간을 얻을 수 있도록 함

  체류시간의 증가 효과가 있어 탈취 효율의 완성도를 높일 수 있게 함

• 제작비용, 설치면적을 고려하여 경제성을 가지며 효율을 최대한 낼 수 있는 기류를 설계하여 적용

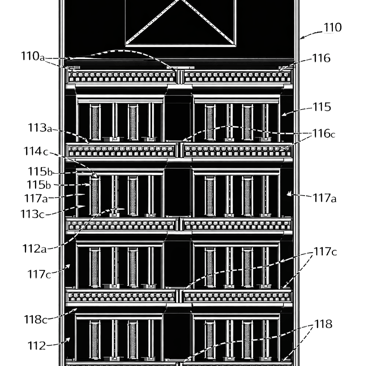

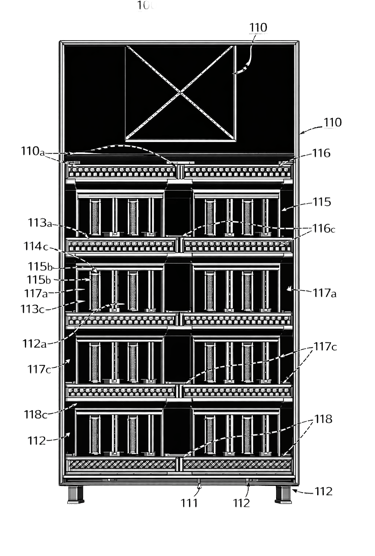

기류방식의 비교(직선식(좌), 지그재그식(우))

복합 모듈의 광촉매 플라즈마 기전

광촉매 + 플라즈마 복합모듈

• 처리용량별 모듈 설계

• 복합 모듈 최적화

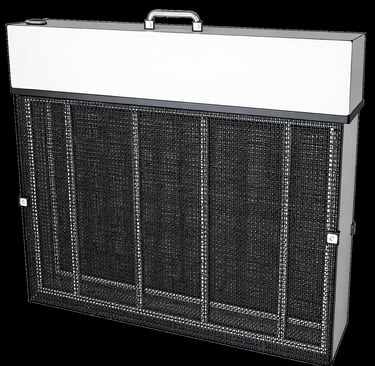

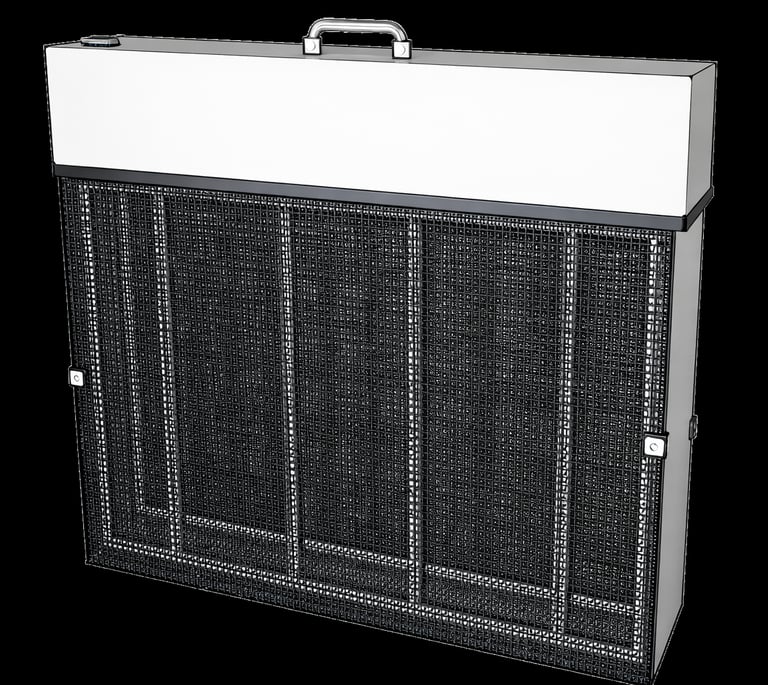

복합모듈(광촉매 + 플라즈마)

• 건식 방식인 광촉매 탈취기와 플라즈마 탈취기를 동시에 가동시키는 개념

• 모듈 내 광촉매 UV램프와 플라즈마 연면방전관을 자유롭게 설치,가변성/표준성/외기 대항성을 확보

• 모듈 내 광촉매와 플라즈마 연면 방전관의 개수를 현장에 최적화된 타입으로 교체 가능하도록 설계

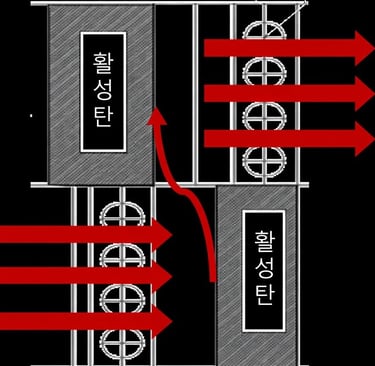

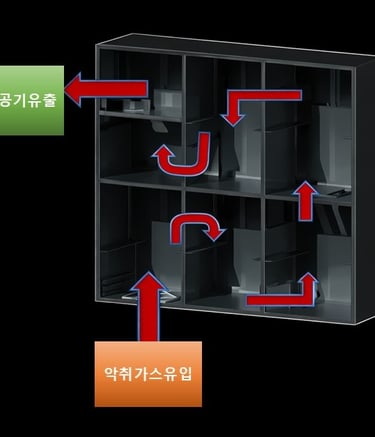

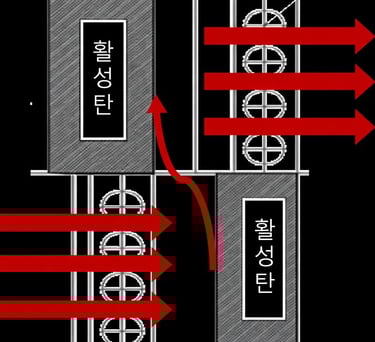

지그재그 기류 기전기전

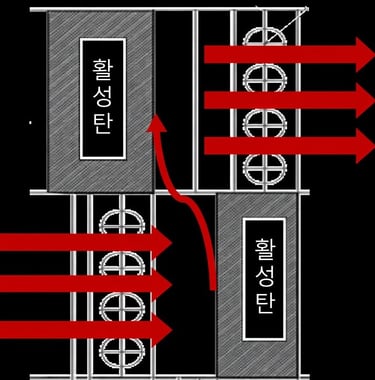

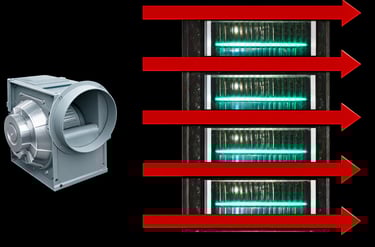

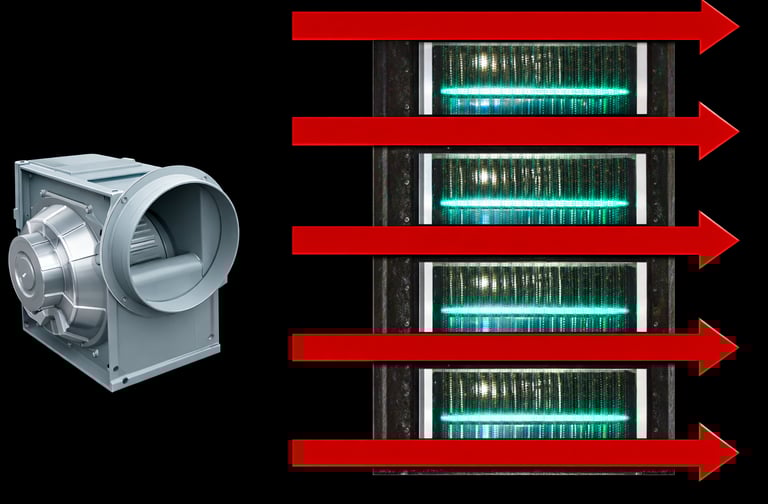

직류 방법의 기류, 지그재그 기류

• 비접촉식 공법으로 개선

비접촉식 산화방식 적용 구조

• 측 면식 방식으로 촉매피독 현상과 램프의 먼지 흡착 등을 방지

• 이를 통해 램프의 수명(10,000시간)을 대부분 유지 가능하여 비용절감의 효과
